热电偶温度传感器基本原理及结构形式是什么。

热电偶可以或许将热能直接转换为电旌旗灯号，而且输出直流电压旌旗灯号，使得显示、记载和传输都很容易。采纳耐高温导热机能好的资料和先进工艺，热相应快，丈量温度规模宽，历久事情的稳固性好，便于远间隔、多点、集中丈量和主动节制。下面主要对热电偶温度传感器根本原理及布局情势进行扼要阐发，供年夜家参考。

热电偶温度传感器的事情原理

两种分歧成份的导体（称为热电偶丝材或热电极）两头接合成回路，当接合点的温度分歧时，在回路中就会发生电动势，这种征象称为热电效应，而这种电动势称为热电势。热电偶便是应用这种原理进行温度丈量的，此中，直接用作丈量介质温度的一端叫做事情端（也称为丈量端），另一端叫做冷端（也称为赔偿 端）；冷端与显示仪表或配套仪表衔接，显示仪表会指出热电偶所发生的热电势。

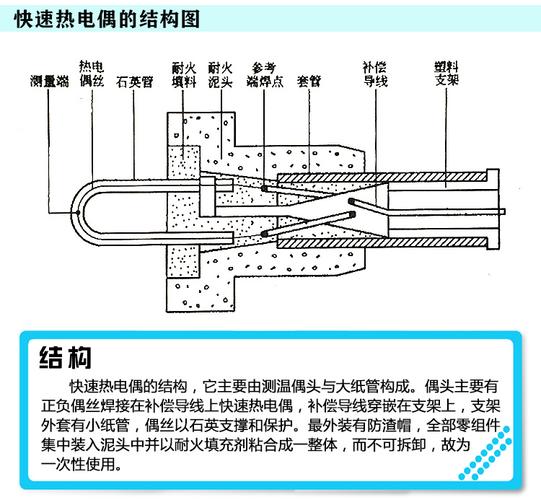

热电偶温度传感器的布局情势

常用热电偶传感器的根本布局情势是热电偶的布局情势有通俗热电偶、铠装热电偶和薄膜热电偶等。

1、通俗热电偶：通俗热电偶在工业上广泛使用，它一样平常由热电极、绝缘套管、掩护管和接线盒构成。通俗热电偶按其安装的衔接情势可分为因定螺纹衔接方式、固定法兰衔接方式、运动法兰衔接方式、无固定装配等多种情势，而光电开关的情势也较为繁多。

2、铠装热电偶：铠装热电偶又称为套管热电偶。它是由热电极、绝缘资料和金属套管三者经拉伸加工而成的坚实组合体。它的特色是可以做得又细又长，使用时依据必要可以或许随意率性弯曲变形。铠装热电偶的主要长处是测温端热惯性小，动态相应快，机器强度高，寿命长，可安装在布局繁杂的装配上，被普遍利用在各类工业临盆中。

3、薄膜热电偶：薄膜热电偶是应用真空蒸镀、化学涂层等工艺，将热电偶资料沉积在绝缘基片上，从而形成一层很薄的金属薄膜。热电偶丈量端异常薄，因而它的热惯性小，反响速率快，常用于丈量刹时变化的外面温度和微小面积上的温度变化。其测温规模为-200-300度。

热电偶现实上是一种能量转换器，它将热能转换为电能，用所发生的热电势丈量温度，对付热电偶的热电势，应注意如下几个问题：

1：热电偶的热电势是热电偶事情真个两头温度函数的差，而不是热电偶冷端与事情端，两头温度差的函数；

2：热电偶所发生的热电势的年夜小，当热电偶的资料是平均时，与热电偶的长度和直径无关，只与热电偶资料的成份和两头的温差有关；

3：当热电偶的两个热电偶丝资料成份肯定后，热电偶热电势的年夜小，只与热电偶的温度差有关；若热电偶冷真个温度坚持必定，这进热电偶的热电势仅是事情端温度的单值函数。将两种分歧资料的导体或半导体A和B焊接起来，组成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便发生电动势，因而在回路中形成一个年夜小的电流,这种征象称为热电效应。

读完上文之后，您对付“热电偶温度传感器”应该异常清晰了，更多热电偶温度传感器相关的专业常识，小goo会继续编纂整顿宣布在行业资讯栏目与您分享。
